胜游体育换热器管在生产的时候需要注意什么

胜游体育换热器管作为工业领域的重要组件，其生产工艺直接关系到设备的运行效率、安全性和使用寿命。在制造过程中，需要从原料选择、成型加工到质量检测等环节严格把控，确保产品符合高标准要求。以下是生产过程中需重点关注的核心要点：

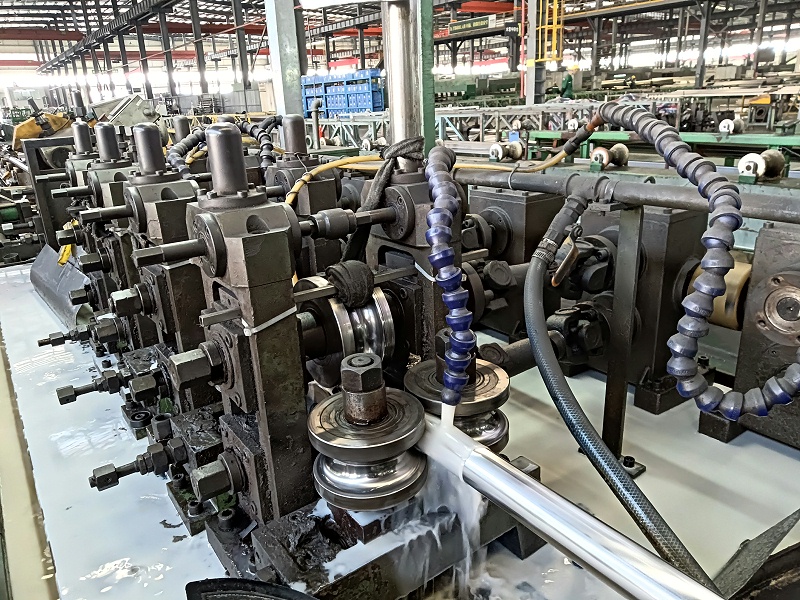

精准控制尺寸参数

外径与壁厚是影响换热器性能的关键指标。生产企业必须严格按照设计图纸规定的参数进行加工，其中外径公差应控制在0~+0.20mm范围内，壁厚公差则需维持在±0.05mm以内，同时保证同轴度不超过 0.10mm。这种高精度的尺寸管理不仅能提升管子之间的互换性，还能有效增强结构强度和密封效果。例如，在组装多根换热管时，微小的误差累积可能导致整体装配困难或应力集中，进而引发泄漏风险。因此，采用先进的数控设备实时监测并调整加工参数至关重要。

优化材料配比与表面处理

为满足复杂工况下的耐腐蚀性和力学性能需求，常通过添加合金元素改善基材特性。如融入钛元素可显著提高抗腐蚀能力，而镍元素的加入则能增强材料的延展性和高温稳定性。此外，表面抛光处理同样不可忽视——光滑的表面不仅降低流体阻力、减少结垢倾向，还能避免因粗糙度过高造成的局部腐蚀。实践中，建议采用电解抛光工艺，既能实现镜面效果，又能去除微观缺陷，进一步提升产品的可靠性。

严格实施焊接质量控制

换热器管体的连接部位通常采用焊接方式完成，这一过程极易产生热影响区晶粒粗化、残余应力等问题。操作人员需根据管材厚度动态调节电流强度和焊接速度，配合氩气保护防止氧化。特别需要注意的是，多层多道焊时层间温度应控制在合理区间，避免过热导致组织劣化。完成后还需通过射线探伤或超声波检测，确保焊缝内部无气孔、夹渣等缺陷，从而保障压力容器的整体密封性。

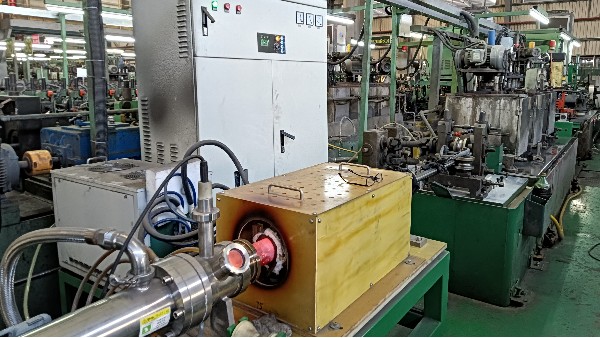

强化热处理消除内应力

冷加工变形会使金属材料内部积累残余应力，若不加以释放，可能在长期服役中引发疲劳裂纹扩展。为此，生产流程中应设置退火工序，将工件加热至特定温度并保温适当时间，促使晶格重组以释放应力。值得注意的是，不同牌号的胜游体育具有差异化的最佳热处理制度，需结合材料特性精准设定工艺曲线。例如奥氏体胜游体育推荐在1050℃～1150℃ 区间进行固溶处理，既能恢复塑性又避免晶间腐蚀倾向。
